目 錄

一、安裝要求……………………………………………………………………………………………………..1

二、開機準備……………………………………………………………………………………………………..1

三、操作順序……………………………………………………………………………………………………..2

四、面板示意圖及操作說明…………………………………………………………………………………….2

五、修改參數操作說明………………………………………………………………………………………...3

六、參數設置表…………………………………………………………………………………………………..5

七、故障代碼說明………………………………………………………………………………………………..6

八、操作注意事項………………………………………………………………………………………………..6

九、維護與保養…………………………………………………………………………………………………..8

十、故障排除方法………………………………………………………………………………………………..9

十一、電器連接示意圖…………………………………………………………………………………………10

十二、風冷式冷凍機內部結構示圖…………………………………… ……………………………………11

十三、水冷式冷凍機內部結構示意圖………………………………… …………………………………..12

十四、風冷式冷水機安裝示意圖……………………………………………………………………………13

十五、水冷式冷水機安裝示意圖……………………………………………………………………………14
感謝您選用了“安格斯”冷凍機，為了您能正確高效的使用，請?jiān)敿?xì)閱讀說明書。
一、安裝要求：
1、冷凍機安裝前請選擇地基平穩，四周空曠，暢通及避免腐蝕、污染、日曬、雨淋，方便安裝維修之場所；
2、根據冷凍機制冷量選用匹配的冷卻水塔。冷水機管路配管，請根據機身喉尺寸進行安裝，切勿將冷卻水管尺寸縮小，這樣會引起高壓超載，影響制冷效果及增加耗電量；
3、風冷式冷凍機請必須安裝在距離墻壁一米以上空間位置，以免造成散熱不良引起高壓超載影響制冷效果及增加耗電量。
注：（1）電源負載及接地部分，請依照相關法規施工！
（2）新安裝的冷凍機冷凍水管必須包保溫層！

二、開機準備
首次運轉冷凍機必須先檢查下列事項是否正確：
1、電源電壓及相數是否符合型號規格，請對照銘牌所示。[注3HP以上冷凍機
電源是采用三相五線，電壓380～415V/50HZ電源相位線分別為R、S、T，中性線（零線）N，接地導線為雙色線用E表示；機內設有錯缺相保護器,當在第一次開機時出現不亮燈或亮紅燈并顯示故障代碼及警號時，可將相線任意兩相對換接妥后合上開關即可；3HP以下冷凍機采用單相電源，電壓220-240V/50HZ電源相位線為L(zhǎng)，中線為N，地線為E。]
2、冷凍水喉及冷卻循環水喉是否接通管路，并保持閥門打開；（請參考安裝示意圖）
3、先將冷凍水箱加滿水或其它冷凍介質后方可啟動水泵；（注：請根據要求來配用冷凍介質）
4、請留意冷卻水泵運行方向及水塔風機是否逆轉（如水泵是三相，逆轉須將電源相位線中任意二相對換，接妥后再把開關合上即可）。
三、操作順序
1、首先將總電源開關開啟ON位置；
2、開啟冷卻水塔和冷卻水泵開關，此時注意冷卻水出入口閥門必須打開（注：風冷式冷凍機無須配備冷卻水塔）。
3、再開啟冷凍機啟停開關，此時冷凍水泵開始運行，請注意冷凍水出入口閥門必須打開，經延時開關延時后壓縮機會自動運行，請查視及調節所需溫度。
4、關機時，請依相反的順序操作關機即可。

四、面板示意圖及操作說明



1、開機：
①打開冷凍機電箱內的空氣開關；
②按“ON/OFF”啟停鍵，開啟冷凍機，此時冷凍水泵啟，風機啟動（風冷式），壓縮機延時啟動。
③開機狀態下，水泵運行；開機狀態下，當測量溫度≥溫度設定值+溫度回差時，系統進入制冷模式并開啟壓縮機制冷。當測量溫度≤溫度設定值時，系統返回待機狀態并關閉壓縮機。
2、設定溫度調節：PV區為實際溫度顯示，SV區為設定溫度顯示。如：開機后SV窗口內設定溫度需要調整時按以下順序：
按加減鍵進入設定溫度設定，設置完成后按開機鍵退出。
長按設定鍵“SET”3秒進入回差溫度設定，使用設置鍵選擇需要修改的參數，然后使用加減鍵調節對應參數的大小，設置完成后按開機鍵退出。

3、關機：按“ON/OFF” 啟停鍵關閉機器。如長時間不使用時，請關閉冷凍機電源并排掉水箱內或殼管式蒸發器內的冷凍介質。

五、修改參數操作說明（在正常情況下無需操作此項）
1、設定溫度調節：PV區為實際溫度顯示，SV區為設定溫度顯示。如：開機后SV窗口內設定溫度需要調整時按以下順序：
按加減鍵進入設定溫度設定，設置完成后按開機鍵退出。
長按“SET” 設定鍵3秒進入回差溫度設定，使用設置鍵選擇需要修改的參數，然后使用加減鍵調節對應參數的大小，設置完成后按開機鍵退出。

2、若出現故障現象，“PV”區顯示故障代碼，按“ON/OFF”啟停鍵停機，故障排除后，再按一下“ON/OFF”啟停鍵后恢復正常運行。
3、“POWER”：電源指示燈；
“COMP”：壓縮機運行狀態；
“PUMP”：水泵運行狀態；
“ERROR”：故障指示燈；
“ON/OFF”：機組啟停鍵；
“RUN”：機組運行狀態；

六、參數設置
廠家參數設定：在上電后20秒內同時長按加減鍵3秒后進入廠家參數設置。使用設置鍵選擇需要修改的參數，然后使用加減鍵調節對應參數，設置完成之后按開機鍵退出（設置的參數參考下表）。

代號	意義	設置范圍	默認值
用戶參數菜單
	溫度設定值	-30℃~90℃	20℃
F01	回差設定值	0.1℃~10.0℃	3℃
管理者參數菜單
F02	溫度校正	-10℃~10℃	0℃
F03	溫度設定值下限	-20℃~10℃
F04	壓縮機起動延時	1~20分鐘	3分鐘
F05	E3壓縮機高壓保護延時	0~180秒	60秒
F06	E4壓縮機低壓保護延時	0~180秒	60秒
F07	E5保護延時	0~180秒	60秒
F08	E6保護延時	0~180秒	60秒
F09	E7內置相序保護使能	000不使能 001使能	000不使能
F10	E2壓縮機過載輸入類型	ON常閉 OFF常開	OFF常開
F11	E3壓縮機高壓輸入類型	ON常閉OFF常開	OFF常開
F12	E4壓縮機低壓輸入類型	ON常閉OFF常開	OFF常開
F13	E5 保護輸入類型	ON常閉OFF常開	OFF常開
F14	E6自定義保護輸入類型	ON常閉OFF常開	OFF常開
F15	歷史故障查詢 P.00-P.99	查詢0~99小時內出現的故障，P.00表示當前的1小時出現的故障；P.01表示前一個小時內出現的故障。 如此類推。	---

七、故障代碼說明　

故障代號	意義	報警方式	處理方法	消除方式	報警有效時間
E1	探頭故障	數碼管顯示“E1”	關閉壓縮機和水泵	自動恢復	任何時候
E2	壓縮機過載故障	數碼管顯示“E2”	關閉壓縮機	手動清除	壓縮機開啟后
E3	壓縮機高壓故障	數碼管顯示“E3”	關閉壓縮機	手動清除	壓縮機開啟后
E4	壓縮機低壓故障	數碼管顯示“E4”	關閉壓縮機	手動清除	壓縮機開啟后
E5	逆相故障	數碼管顯示“E5”	關閉壓縮機和水泵	手動恢復	系統開機后
E6	水位故障	數碼管顯示“E6”	關閉壓縮機和水泵	手動恢復	系統開機后

八、操作注意事項
1、冷凍水泵不可在水箱內無水的情況下運轉；(7.5HP以上機型,水箱內裝有水位保護,當水位太低時或水箱內無水時,水泵會自動停止運行,并顯示水位故障代碼及警號。)
2、操作開關請盡量避免連續切換；
3、冷凍水溫度達到設定溫度時，壓縮機會自動停止運行，此屬正常現象；
4、溫度開關應避免設定在5℃以下，防止蒸發器結冰；（低溫冷凍機除外）
5、為確保制冷效果，保持最佳狀態，請定期清洗冷凝器、蒸發器及水過濾器。
注：如出現故障報警請立即關機，按第七項和第十項所列方法排出故障后方可開機?；蚣皶r(shí)通知維修人員處理。

附注（一）：
散熱不良及處理方法
當冷凝器散熱不良時，壓縮機效率低，運轉電流提高，當風冷式高壓壓力升至24kg/cm2 ，水冷式高壓壓力升至20kg/cm2，壓縮機受高壓開關保護跳脫，壓縮機停止運轉，散熱不良高壓超載并顯示故障代碼或故障指示，此時請檢視冷卻塔循環水是否正常，冷卻水溫是否過高，冷卻塔風扇、水泵是否運轉，冷卻水閥門是否完全打開（風冷式請檢查散熱器是否臟堵），以上正常后關機重啟即可正常運轉。如經常出現高壓超載情況，請盡快安排清洗冷凝器。

附注（二）
冷媒不足低壓處理方法：
1、當水溫在5℃以上時，低壓表壓力顯示低于2k g/cm2時，即表示冷媒不足，先將漏冷媒的地方進行補漏處理再更換干燥過濾器重新抽真空，充適當冷媒。
2、當發現漏冷媒部分浸于水中，請立即停止冷凍機運行，速將水箱內水排除掉，盡快通知公司派人員處理維修，以免壓縮機將水吸入系統中造成更嚴重?fù)p壞。

附注（三）
高低壓是否正常
水冷式壓縮機正常運行時高壓壓力顯示12.5～15k g/cm2為最佳，（風冷式14～17k g/cm2為最佳）但不得高于19.5k g/cm2，當水冷式壓力高于19.5kg/cm2，風冷式壓力高于24k g/cm2時，高壓開關跳脫請依附注（一）處理，低壓以3.1～4.5k g/cm2為最佳，但不得低于2k g/cm2，低于2k g/cm2低壓跳脫請依附注（二）處理。
當壓縮機運行時高壓和低壓兩者壓差極少或相等時，即表示壓縮機本身閥片破損和斷裂，請立即停止運轉并通知公司派人處理。請注意以上狀況是當壓縮機運行時，如沒有運行高低壓平衡仍屬正常狀況。

附注（四）：
當故障指示燈及保護開關全部正常時，壓縮機不能啟動，請檢查：
1、溫度開關是否調得太高，或損壞；
2、切換開關是否損壞；
3、防凍開關是否損壞；
4、壓力開關是否跳脫或損壞；
5、壓縮機超載保護器是否損壞或跳脫；
6、電磁繼電器線圈是否損壞及超載保護器是否損壞；
7、水箱內是否液位過低；
8、請檢查冷凍水水流量開關是否損壞;
注:以上控制開關或線路有故障即壓縮機就不能運轉。

九、維護與保養
1、定期清洗冷凝器、蒸發器，使整機保持良好運轉；
2、保持冷卻塔清潔干凈，定期清洗，冷卻塔內不得有雜物及其它障礙物；
3、風冷式冷凍機請保持散熱器表面清潔干凈，并定期清洗，使機器保持良好的性能。

十、故障排除方法：

狀 態	原 因	故障排除
電源正常 整機不能運轉	①保險絲熔斷 ②逆向繼電器故障	①更換備用保險絲 ②更換逆向繼電器
電源開關跳脫	①電源負載線路接地或短路 ②壓縮機、泵浦、馬達故障接地	①換新處理 ②檢查后，如確定故障，更換或修理
逆相	①泵浦、壓縮機及風扇逆轉 ②缺相	①將電源相線中任意兩相調換 ②用萬用表測量三相電源是否正常查看電源線是否斷掉
散熱不良 故障指示燈亮	①高壓開關跳脫 ②高壓開關損壞	①清潔冷凝器，空氣保持40℃以下，請依照附注〈一〉處理 ②更換新的壓力開關
冷媒不足 故障指示燈亮	①冷媒不足低壓跳脫 ②蒸發器結冰 ③溫控器不準或傳感器失靈	①依附注﹤二﹥處理 ②查看膨脹水箱是否缺水，循環泵浦是否運轉，待正常后，手動復位低壓開關或關機重啟； ③如蒸發器結冰，請將冰水排出，再加溫水，使冰溶化。 ④換新或修理。 注：不可用硬物敲打冰塊如擊穿銅管進水，將使壓縮機損壞。
超載 故障指示燈亮	①電壓異常； ②馬達、泵浦、壓縮機軸成損壞； ③散熱不良 ④超載繼電器過小或調節值太低； ⑤線路接點不良或松動	①三相電源壓降或電壓不穩及缺相，請調整電壓及查缺相原因； ②更換新軸成或換新； ③請依附注﹤一﹥處理； ④換大或依正常值調高； ⑤鎖緊
故障指示未亮但壓縮機無法運轉	保護裝置跳脫	請依附注四處理
冰水槽水不冷 或低壓跳脫	①容量不足； ②冷媒不足； ③冷媒阻塞； ④閥片破裂； ⑤溫度開關設定太高； ⑥溫度開關故障； ⑦散熱不良 ⑧傳感器失靈	①加大主機容量； ②依附注﹤?cè)兲幚恚?br />③更換阻塞部分如干燥劑或膨脹閥真空處理再充填冷媒； ④更換壓縮機，由附注﹤?cè)兣卸ǎ?br />⑤把溫度調低； ⑥換新； ⑦效率低請依附注〈一〉處理； ⑧更換新
缺水 水流量不足	①水箱內水量不足； ②管路水流過小	①往水箱里加水； ②檢查每個閥門是否開啟到最大

十一、電器連接示意圖



十二、風冷式冷凍機內部結構示圖

1．壓縮機	7．毛細管（膨脹閥）
2．高壓表	8．蒸發器
3．高壓保護器	9．水泵
4．冷凝器	10．低壓表
5．冷卻風機	11．低壓保護器
6．干燥過慮器	12.水路閥門開關

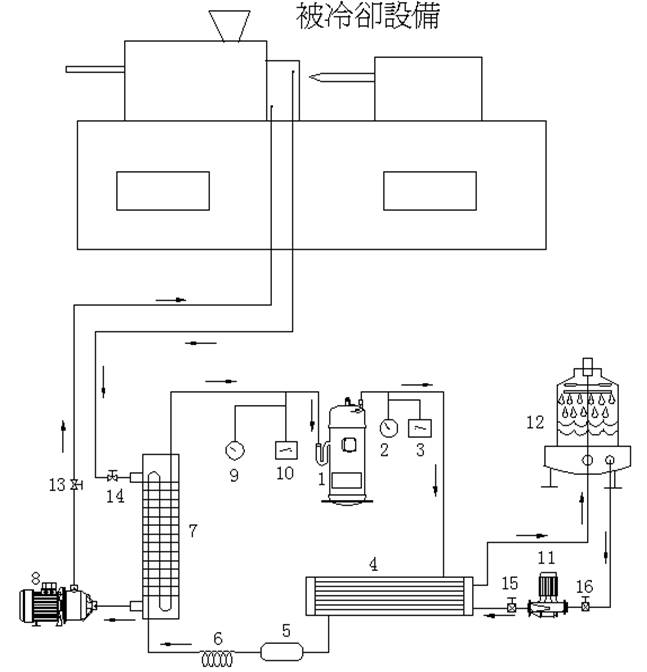

十三、水冷式冷凍機內部結構示意圖



1．壓縮機	8．冷凍水泵
2．高壓表	9．低壓表
3．高壓保護器	10．低壓保護器
4．冷凝器	11．冷卻水泵
5．干燥過慮器	12．冷卻水塔
6．毛細管（膨脹閥）	13、水路閥門開關
7．蒸發器

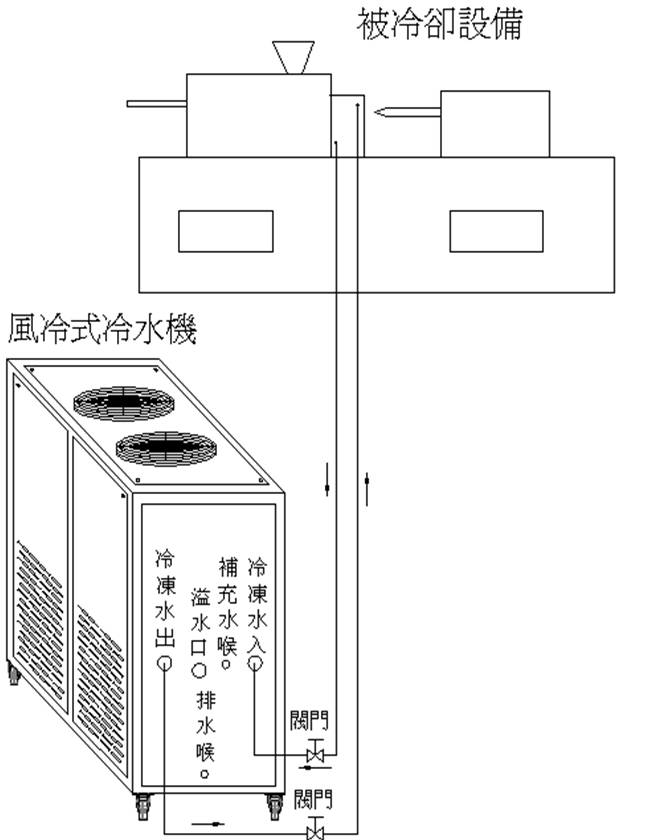

十四、風冷式冷水機安裝示意圖

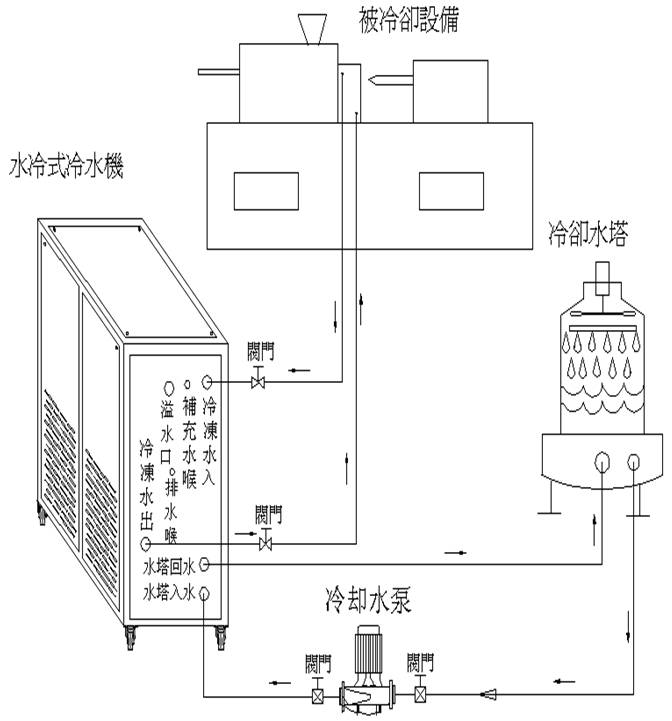

十五、水冷式冷水機安裝示意圖
