（邦普溫控）2010-07冷水機中文說明書
時間：2010-09-02 瀏覽量：875378 來源：安格斯 編輯：admin
目錄
一、安裝要求……………………………………………………………………………………………………..1
二、開機準備……………………………………………………………………………………………………..1
三、操作順序……………………………………………………………………………………………………..2
四、面板示意圖及操作說明……………………………………………………………………………………..2
五、修改參數操作說明…………………………………………………………………………………………..3
六、參數設置表…………………………………………………………………………………………………..5
七、故障代碼說明………………………………………………………………………………………………..6
八、操作注意事項………………………………………………………………………………………………..6
九、維護與保養…………………………………………………………………………………………………..8
十、故障排除方法………………………………………………………………………………………………..9
十一、電器連接示意圖…………………………………………………………………………………………..10
十二、風冷式冷凍機內部結構示圖…………………………………… ……………………………………….11
十三、水冷式冷凍機內部結構示意圖………………………………… ………………………………………..12
十四、風冷式冷水機安裝示意圖………………………………………………………………………………..13
十五、水冷式冷水機安裝示意圖………………………………………………………………………………..14
感謝您選用了“安格斯”冷凍機，為了您能正確高效的使用，請?jiān)敿?xì)閱讀說明書。
一、安裝要求：
1、冷凍機安裝前請選擇地基平穩，四周空曠，暢通及避免腐蝕、污染、日曬、雨淋，方便安裝維修之場所；
2、根據冷凍機制冷量選用匹配的冷卻水塔。冷水機管路配管，請根據機身喉尺寸進行安裝，切勿將冷卻水管尺寸縮小，這樣會引起高壓超載，影響制冷效果及增加耗電量；
3、風冷式冷凍機請必須安裝在距離墻壁一米以上空間位置，以免造成散熱不良引起高壓過載影響制冷效果及增加耗電量。
注：（1）電源負載及接地部分，請依照相關法規施工！ （2）新安裝的冷凍機冷凍水管必須包保溫層！
二、開機準備
首次運轉冷凍機必須先檢查下列事項是否正確：
1、電源電壓及相數是否符合型號規格，請對照銘牌所示。[注3HP以上冷凍機
電源是采用三相五線，電壓380～415V/50HZ電源相位線分別為R、S、T，中性線（零線）N，接地導線為雙色線用E表示；機內設有錯缺相保護器,當在第一次開機時出現不亮燈或亮紅燈并顯示故障代碼及警號時，可將相線任意兩相對換接妥后合上開關即可；3HP以下冷凍機采用單相電源，電壓220-240V/50HZ電源相位線為L(zhǎng)，中線為N，地線為E。]
2、冷凍水喉及冷卻循環水喉是否接通管路，并保持閥門打開；（請參考安裝示意圖）
3、先將冷凍水箱加滿水或其它冷凍介質后方可啟動水泵；（注：請根據要求來配用冷凍介質）
4、請留意冷卻水泵運行方向及水塔風機是否逆轉（如水泵是三相，逆轉須將電源相位線中任意二相對換，接妥后再把開關合上即可）。
三、操作順序
1、首先將總電源開關開啟ON位置；
2、開啟冷卻水塔和冷卻水泵開關，此時注意冷卻水出入口閥門必須打開（注：風冷式冷凍機無須配備冷卻水塔）。
3、再開啟冷凍機運行開關，此時冷凍水泵開始運行，請注意冷凍水出入口閥門必須打開，經延時開關延時后壓縮機會自動運行，請查視及調節所需溫度。
4、關機時，請依相反的順序操作關機即可。

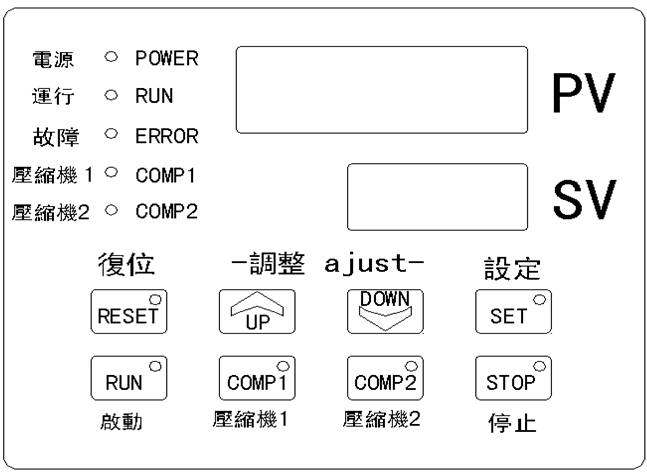

四、面板示意圖及操作說明
1、開機：
①打開冷凍機電箱內的空氣開關；
②按“PUMP”啟動鍵，開啟冷凍機，此時冷凍水泵啟動；
③按“COMP1”壓縮機1鍵、“COMP2” 壓縮機2鍵開啟壓縮機(如：只有一臺壓縮機時，按“COMP2” 壓縮機2鍵無效。)延時后起動壓縮機，左上角壓縮機運行指示燈綠燈亮起。同時冷卻風機運轉，（水冷式冷凍機的冷卻水塔和冷卻水泵在外部控制需預先起動）冷凍機進入運行狀態。
2、設定溫度調節：PV區為實際溫度顯示，SV區為設定溫度顯示。如：開機后SV窗口內設定溫度需要調整時按以下順序：
按“SET” 設定鍵，此時SV窗口內數字閃爍，此時進入設定狀態；
按調整鍵“UP”、“DOWN”調整到所需要的溫度后按“SET”設定鍵確認即可。
3、關機：按“STOP” 停止鍵關閉機器。如長時間不使用時，請關閉冷凍機電源并排掉水箱內或殼管式蒸發器內的冷凍介質。
注：能量調節：
①只有1個壓縮機時：在升溫過程中，當顯示溫度≥設定溫度+溫差時自動啟動壓縮機；在降溫過程中，當顯示溫度＜設定溫度+溫差時自動停止壓縮機。
②有2個壓縮機時：在升溫過程中，當顯示溫度＞設定溫度時自動啟動1臺壓縮機，當顯示溫度≥設定溫度+溫差時自動啟動2臺壓縮機，在降溫過程中，當顯示溫度＜設定溫度時，自動停止一臺，當顯示溫度＜設定溫度-溫差時全停止。
五、修改參數操作說明（在正常情況下無需操作此項）
上電后系統開始6S倒計時，面板上PV區顯示版本，SV區顯示時間，若沒有按“SET”鍵，倒計時后主程序開始工作。
1、主程序開始后，PV區顯示實際溫度，SV區顯示設定溫度，此時，按“SET”可以修改當前設定溫度，利用“UP”、“DOWN”修改，修改完后按“SET”鍵退出。
2、倒計時期間，如果按“SET”，將進入廠家參數設置狀態，輸入密碼“4561”，按下“UP”切換輸入順序，按下“DOWN”修改輸入的數字，密碼輸入后，再次按下“SET”進入?yún)?shù)設置接口，PV區顯示“Pr00”，表示項目0。此時利用“UP”、“DOWN”來選擇修改項目，選好后按“COMP1”可以進入該項目的修改，利用“UP”、“DOWN”來修改，修改好后，按“COMP1”保存后退出，按下“SET”退出參數設置界面。各項目說明見參數設置。
3、若有故障PV區顯示“ERR”，SV區顯示故障代碼。請按故障代碼在“七中故障代碼說明表”查找相應的故障說明，按“RESET”鍵可以消音，排除故障后，請按“RESET”鍵復位故障。
4、“COMP1”和“COMP2”是分別允許壓機1、壓機2開啟的按鍵，壓機若被允許開啟，則相應按鍵上的LED指示燈被點亮；若不允許開啟，則相應的壓機不會開啟，按鍵上的LED燈也不亮，只用在機組運行的時候，“COMP1”和“COMP2”按鍵才有效，當“COMP 1”和“COMP 2”有效時，按下該鍵，對應的LED燈點亮，再按下LED燈熄滅。
5、指示燈：POWER電源指示燈，RUN機組運行狀態指示燈，COMP1壓機1運行狀態指示燈，COMP2壓機2運行狀態指示燈，ERROR表示有故障指示燈。
6、在主界面長按下“SET”鍵，進入設置溫度功能鎖定與否設置項，輸入密碼“0021”，方法見以上第2項，然后按下“SET”進入設置接口，按下“UP”和“DOWN”修改參數，“LOCK”為鎖定，“OFF”為不鎖定。再次按下“SET”鍵退出。
六、參數設置表
|
項目名 |
默認值（最大～最小值） |
參數設置說明 |
|
F-00 |
OFF（OFF～LOCK） |
設定廠家參數設置功能鎖定與否（OFF：不鎖，LOCK：鎖?。?/p> |
|
F-01 |
OFF（ON～OFF） |
相位檢測常開或常閉設置（OFF：常開，ON：常閉） |
|
F-02 |
OFF（ON～OFF） |
壓縮機高壓（OFF：常開，ON：常閉） |
|
F-03 |
OFF（ON～OFF） |
壓縮機低壓（OFF：常開，ON：常閉） |
|
F-04 |
OFF（ON～OFF） |
壓縮機過載（OFF：常開，ON：常閉） |
|
F-05 |
OFF（ON～OFF） |
水位開關（OFF：常開，ON：常閉） |
|
F-06 |
OFF（ON～OFF） |
冷凍泵過載（OFF：常開，ON：常閉） |
|
F-07 |
OFF（ON～OFF） |
線控開關（OFF：常開，ON：常閉） |
|
F-08 |
OFF（ON～OFF） |
冷卻水泵過載/冷卻風機過載（OFF：常開，ON：常閉） |
|
F-09 |
OFF（ON～OFF） |
防凍開關（OFF：常開，ON：常閉） |
|
F-11 |
OFF（ON～OFF） |
設置控制溫度功能鎖住與否設置項（OFF：不鎖，ON：鎖?。?/p> |
|
F-12 |
OFF（ON～OFF） |
線控開關類型（OFF：撥動，ON：脈沖） |
|
F-14 |
30.0℃（0℃～100.0℃） |
控制溫度所能設定的最大值（僅在進入主界面后有效） |
|
F-15 |
5.0℃（-20.0℃～100.0℃） |
控制溫度所能設定的最小值（僅在進入主界面后有效） |
|
F-16 |
0.0℃（-9.0℃～9.0℃） |
溫度補償 |
|
F-17 |
4.0℃（-20.0℃～100.0℃） |
出水溫度過低保護（溫度＜此設定值，報警） |
|
F-18 |
12.0℃（-20.0℃～100.0℃） |
設定的控制溫度 |
|
F-19 |
1.0℃（00.℃～100.0℃） |
控制溫差（能量調節中使用） |
|
F-20 |
備用 |
|
|
F-21 |
2（1～2） |
壓縮機個數 |
|
F-22 |
NO（NO～US） |
報警輸出方式選擇（NO：有故障就輸出，US：消音后不輸出） |
|
F-23 |
NO（NO～US） |
來電自啟動功能使用與設置（NO：不使用，US：使用） |
|
F-25 |
10秒（0秒～255秒） |
冷凍水泵啟動后延時 |
|
F-26 |
10秒（0秒～255秒） |
冷卻水泵/冷卻風機啟動后延時 |
|
F-27 |
180秒（0秒～255秒） |
壓縮機防頻繁啟動延時 |
|
F-28 |
10秒（0秒～255秒） |
水流不足故障檢測延時 |
|
F-29 |
2秒（0秒～255秒） |
一般故障檢測延時 |
|
F-30 |
2秒（0秒～255秒） |
相位故障檢測延時 |
|
F-31 |
5秒（0秒～255秒） |
能量調節周期（能量調節的間隔周期） |
|
F-32 |
10秒（0秒～255秒） |
機組啟動后延時檢測水位開關時間設置（機組至少運行此段時 |
|
F-33 |
60．0℃（0℃～100.0℃） |
出水溫度超過此值就報警 |
|
F-34 |
5．0℃（-20℃～20.0℃） |
出水溫度＜【F-33】-【F-34】，才允許復位溫度過高報警保護 |
|
F-35 |
20秒（0秒～255秒） |
壓縮機低壓檢測延時 |
|
F-36 |
5秒（0秒～255秒） |
壓縮機低壓報警延時 |
|
F-37 |
0小時（0小時～255小時） |
壓縮機單獨運行切換時間 |
七、故障代碼說明
|
故障代碼 |
故障名稱 |
說明 |
|
1 |
錯相保護故障 |
三相電源故障（錯相/漏相/逆相） |
|
2 |
1號壓縮機高壓 |
停1號壓縮機 |
|
3 |
1號壓縮機低壓 |
|
|
4 |
1號壓縮機過載 |
|
|
5 |
2號壓縮機高壓 |
停2號壓縮機 |
|
6 |
2號壓縮機低壓 |
|
|
7 |
2號壓縮機過載 |
|
|
9 |
冷凍水泵過載 |
冷凍水泵負荷太大（停機組） |
|
10 |
冷卻水泵過載（風機過載） |
冷卻泵負荷太大（停所有壓縮機和冷卻泵，冷凍泵不停） |
|
8 |
水位開關 |
保護機組，當出現其中任何一種或幾種故障時， 停所有壓機和冷卻泵，冷凍泵不停 |
|
11 |
出水溫度過低 |
|
|
12 |
出水探頭開路 |
|
|
13 |
出水探頭短路 |
|
|
14 |
防凍故障 |
保護機組，當出現其中任何一種或幾種故障時， 停所有壓機和冷卻泵，冷凍泵不停 |
|
15 |
出水溫度過高 |
八、操作注意事項
1、冷凍水泵不可在水箱內無水的情況下運轉；(7.5HP以上機型,水箱內裝有水位保護,當水位太低時或水箱內無水時,水泵會自動停止運行,并顯示水位故障代碼及警號。)
2、操作開關請盡量避免連續切換；
3、冷凍水溫度達到設定溫度時，壓縮機會自動停止運行，此屬正?，F(xiàn)象；
4、溫度開關應避免設定在5℃以下，防止蒸發器結冰；（低溫冷凍機除外）
5、為確保制冷效果，保持最佳狀態，請定期清洗冷凝器、蒸發器及水過濾器。
注：如出現故障報警請立即關機，按第七項和第十項所列方法排出故障后方可開機?；蚣皶r(shí)通知維修人員處理。
附注（一）：
散熱不良及處理方法
當冷凝器散熱不良時，壓縮機效率低，運轉電流提高，當風冷式高壓壓力升至24kg/cm2 ，水冷式高壓壓力升至20kg/cm2，壓縮機受高壓開關保護跳脫，壓縮機停止運轉，散熱不良高壓過載并顯示故障代碼或故障指示，此時請檢視冷卻塔循環水是否正常，冷卻水溫是否過高，冷卻塔風扇、水泵是否運轉，冷卻水閥門是否完全打開（風冷式請檢查散熱器是否臟堵），以上正常后再按復位按扭（REST）或關機重啟即可正常運轉。如經常出現高壓過載情況，請盡快安排清洗冷凝器。
附注（二）
冷媒不足低壓處理方法：
1、當水溫在5℃以上時，低壓表壓力顯示低于2k g/cm2時，即表示冷媒不足，先將漏冷媒的地方進行補漏處理再更換干燥過濾器重新抽真空，充適當冷媒。
2、當發現漏冷媒部分浸于水中，請立即停止冷凍機運行，速將水箱內水排除掉，盡快通知公司派人員處理維修，以免壓縮機將水吸入系統中造成更嚴重?fù)p壞。
附注（三）
高低壓是否正常
水冷式壓縮機正常運行時高壓壓力顯示12.5～15k g/cm2為最佳，（風冷式14～17k g/cm2為最佳）但不得高于19.5k g/cm2，當水冷式壓力高于19.5kg/cm2，風冷式壓力高于24k g/cm2時，高壓開關跳脫請依附注（一）處理，低壓以3.1～4.5k g/cm2為最佳，但不得低于2k g/cm2，低于2k g/cm2低壓跳脫請依附注（二）處理。
當壓縮機運行時高壓和低壓兩者壓差極少或相等時，即表示壓縮機本身閥片破損和斷裂，請立即停止運轉并通知公司派人處理。請注意以上狀況是當壓縮機運行時，如沒有運行高低壓平衡仍屬正常狀況。
附注（四）：
當故障指示燈及保護開關全部正常時，壓縮機不能啟動，請檢查：
1、溫度開關是否調得太高，或損壞；
2、切換開關是否損壞；
3、防凍開關是否損壞；
4、壓力開關是否跳脫或損壞；
5、壓縮機過載保護器是否損壞或跳脫；
6、電磁繼電器線圈是否損壞及過載保護器是否損壞；
7、水箱內是否液位過低；
8、請檢查冷凍水水流量開關是否損壞;
注:以上控制開關或線路有故障即壓縮機就不能運轉。
九、維護與保養
1、定期清洗冷凝器、蒸發器，使整機保持良好運轉；
2、保持冷卻塔清潔干凈，定期清洗，冷卻塔內不得有雜物及其它障礙物；
3、風冷式冷凍機請保持散熱器表面清潔干凈，并定期清洗，使機器保持良好的性能。
|
狀 態 |
原 因 |
故障排除 |
|
電源正常 |
①保險絲熔斷 ②逆向繼電器故障 |
①更換備用保險絲 ②更換逆向繼電器 |
|
電源開關跳脫 |
①電源負載線路接地或短路 |
①換新處理 ②檢查后，如確定故障，更換或修理 |
|
逆相 |
①泵浦、壓縮機及風扇逆轉 ②缺相 |
①將電源相線中任意兩相調換 |
|
散熱不良 |
①高壓開關跳脫 |
①清潔冷凝器，空氣保持40℃以下，請依照附注〈一〉處理 |
|
冷媒不足 |
①冷媒不足低壓跳脫 |
①依附注﹤二﹥處理 |
|
過載 |
①電壓異常； |
①三相電源壓降或電壓不穩及缺相，請調整電壓及查缺相原因； |
|
故障指示未亮但壓縮機無法運轉 |
保護裝置跳脫 |
請依附注四處理 |
|
冰水槽水不冷 |
①容量不足； |
①加大主機容量； |
|
缺水 |
①水箱內水量不足； |
①往水箱里加水； |

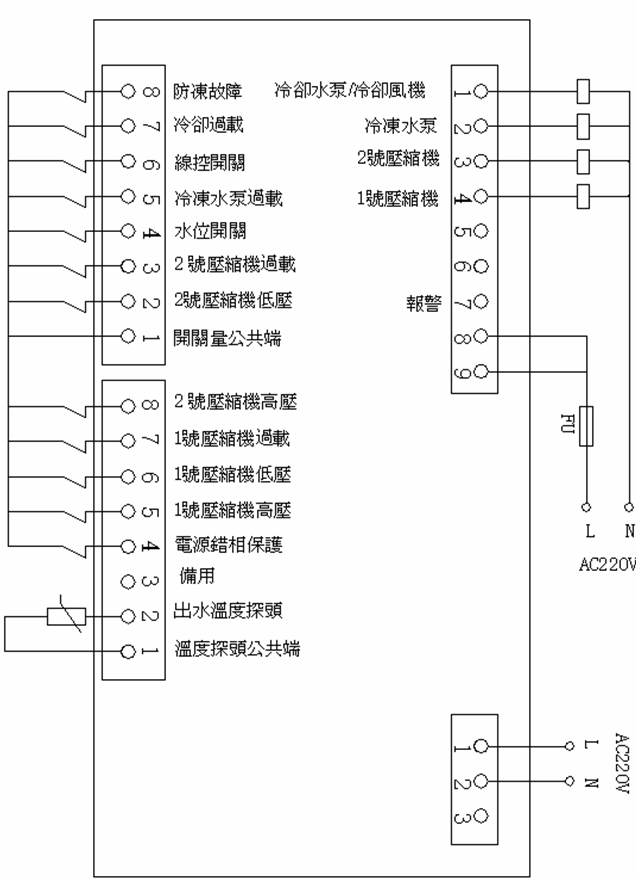

一、電器連接示意圖

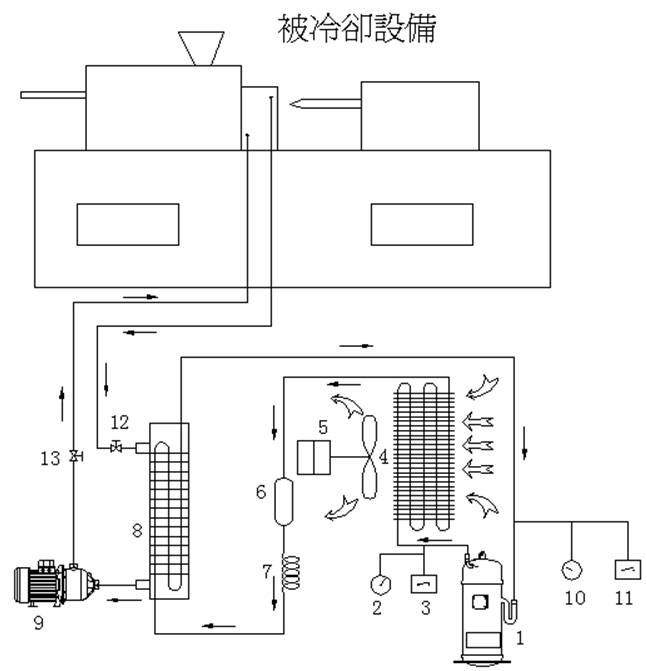

十二、風冷式冷凍機內部結構示圖
|
1．壓縮機 |
7．毛細管（膨脹閥） |
|
2．高壓表 |
8．蒸發器 |
|
3．高壓保護器 |
9．水泵 |
|
4．冷凝器 |
10．低壓表 |
|
5．冷卻風機 |
11．低壓保護器 |
|
6．干燥過慮器 |
12.13．水路閥門開關 |

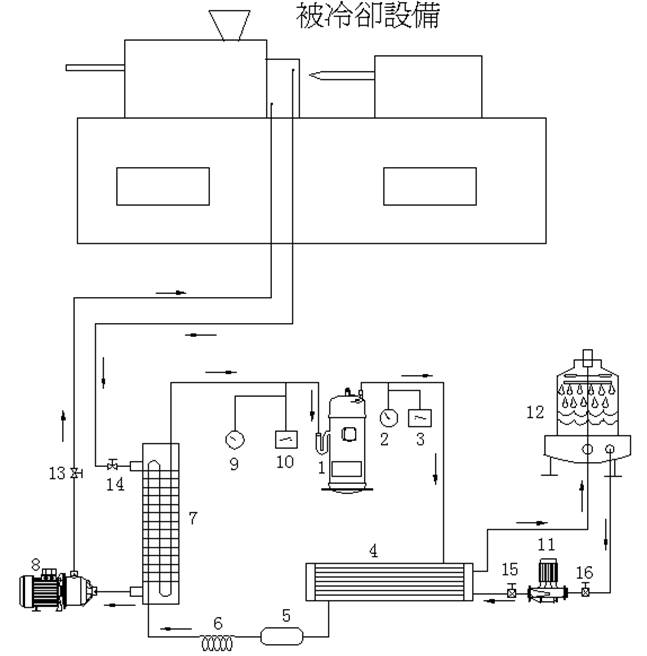

十三、水冷式冷凍機內部結構示意圖
|
1．壓縮機 |
8．冷凍水泵 |
|
2．高壓表 |
9．低壓表 |
|
3．高壓保護器 |
10．低壓保護器 |
|
4．冷凝器 |
11．冷卻水泵 |
|
5．干燥過慮器 |
12．冷卻水塔 |
|
6．毛細管（膨脹閥） |
13、14、15、16．水路閥門開關 |
|
7．蒸發器 |
|

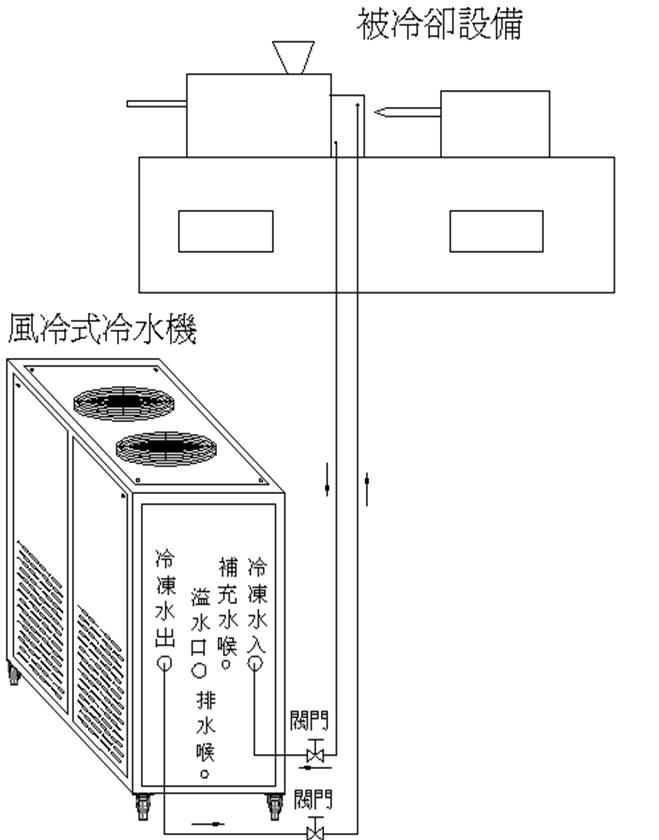

十四、風冷式冷水機安裝示意圖

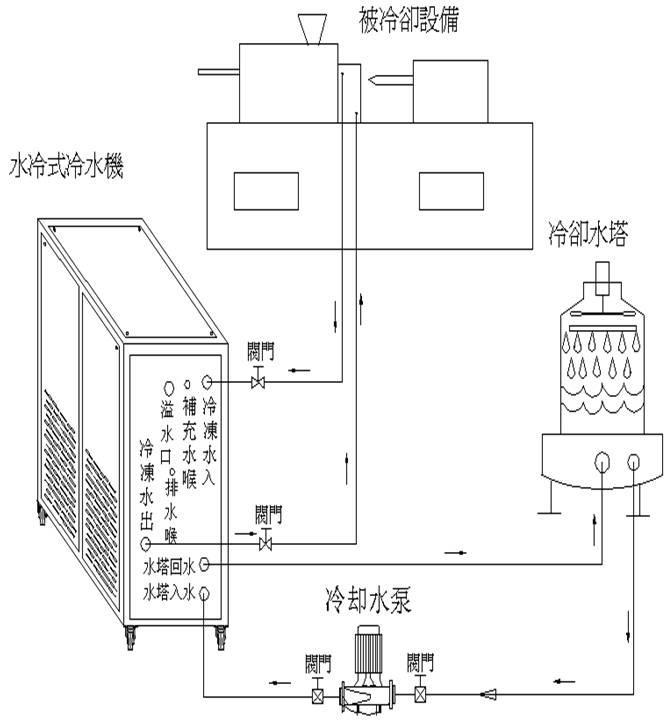

十五、水冷式冷水機安裝示意圖
